Ligne de galvanisation à chaud (HDG) par lots avec implantation de type "I"

Vue d’ensemble du produit

La ligne de galvanisation à chaud (HDG) par lots avec implantation de type "I" est une solution d’ingénierie linéaire haut de gamme conçue pour la galvanisation moderne de structures en acier et de quincaillerie. Dotée d’une configuration mono-axe en ligne droite, cette ligne optimise l’ensemble du processus, du prétraitement au post-traitement final. C’est le choix idéal pour les entreprises recherchant un débit élevé, une utilisation maximale du terrain et de faibles coûts d’exploitation dans des ateliers étroits ou à espace limité.

Avantages techniques clés

• Optimisation de l’emprise au sol & des coûts: La conception en ligne droite nécessite une largeur minimale d’atelier, réduisant considérablement les coûts d’acquisition du terrain et de construction de l’usine.

• Logistique rationalisée (zéro interférence croisée): Les matériaux entrent par une extrémité et sortent par l’autre. Ce flux unidirectionnel élimine complètement les retours en arrière et les goulets d’étranglement des ponts roulants, améliorant la sécurité et l’efficacité.

• Efficacité thermique supérieure: Les fours de séchage entièrement intégrés utilisent la chaleur résiduelle du four de galvanisation, réduisant fortement la consommation d’énergie.

• Conception robuste pour charges lourdes: Adaptée aux opérations par lots sur racks, la ligne traite facilement diverses pièces (des petites fixations aux poutres structurelles lourdes).

Flux de processus

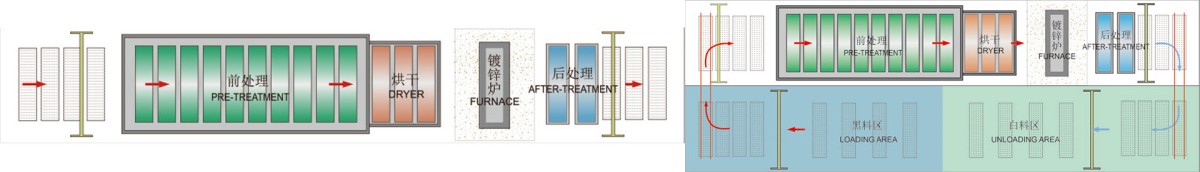

Notre implantation de type "I" garantit que chaque étape du processus de galvanisation à chaud par lots est reliée de manière fluide le long d’un parcours linéaire:

Chargement → Dégraissage → Rinçage à l’eau → Décapage acide (plusieurs cuves) → Rinçage → Fluxage → Séchage (utilisation de la chaleur résiduelle) → Galvanisation à chaud (bain de zinc) → Refroidissement à l’eau/par trempe → Passivation → Déchargement & inspection

Caractéristiques techniques

Automatisation intelligente & respectueuse de l’environnement

• Enceinte environnementale fermée: La structure linéaire s’adapte parfaitement à une enceinte d’extraction des brouillards acides entièrement fermée et à une enceinte pour les fumées de zinc blanches, assurant un captage des émissions à 99% afin de répondre aux normes environnementales strictes.

• Système de ponts roulants automatisés: Équipée de ponts roulants à déplacement linéaire intelligents contrôlés par PLC, permettant une immersion automatisée, des angles de levage précis et un égouttage optimal du zinc afin de minimiser la consommation de zinc.




Pourquoi nous choisir?

Avec plusieurs décennies d’expertise dans l’ingénierie d’installations de galvanisation à chaud, nous fournissons une solution clé en main comprenant la conception de l’implantation de l’usine, la fabrication des équipements, l’installation et la mise en service. Notre implantation de type "I" bénéficie de la confiance des fabricants mondiaux pour sa fiabilité, sa sécurité et son retour sur investissement rapide (retour sur investissement).
