Ürün Açıklaması
Lojistik ve Elleçleme Sistemi
Malzeme taşıma sistemi, anahtar teslim Parti Sıcak Daldırma Galvanizleme (HDG) tesisinin bel kemiğidir. Siyah çeliğin kabul alanından başlayarak kimyasal ön işlem ve çinko daldırma aşamalarından son kontrole ve sevkiyata kadar kesintisiz, güvenli ve verimli malzeme akışı sağlamak üzere tasarlanmıştır.
Tüm sistem; yüksek otomasyon, güçlü yük kapasitesi ve korozyon önleyici uyumluluğu (özellikle asidik ön işlem bölgesinde) vurgular.
Sistem Mimarisi ve Temel Bileşenler
A. Yükleme ve Siyah Stok Alanı (Ön Proses Lojistiği)
Bu alan, proses hattına girmeden önce çelik yapıların kabulü, ayrıştırılması ve fikstürlerle sabitlenmesi (jigging) için ayrılmıştır.

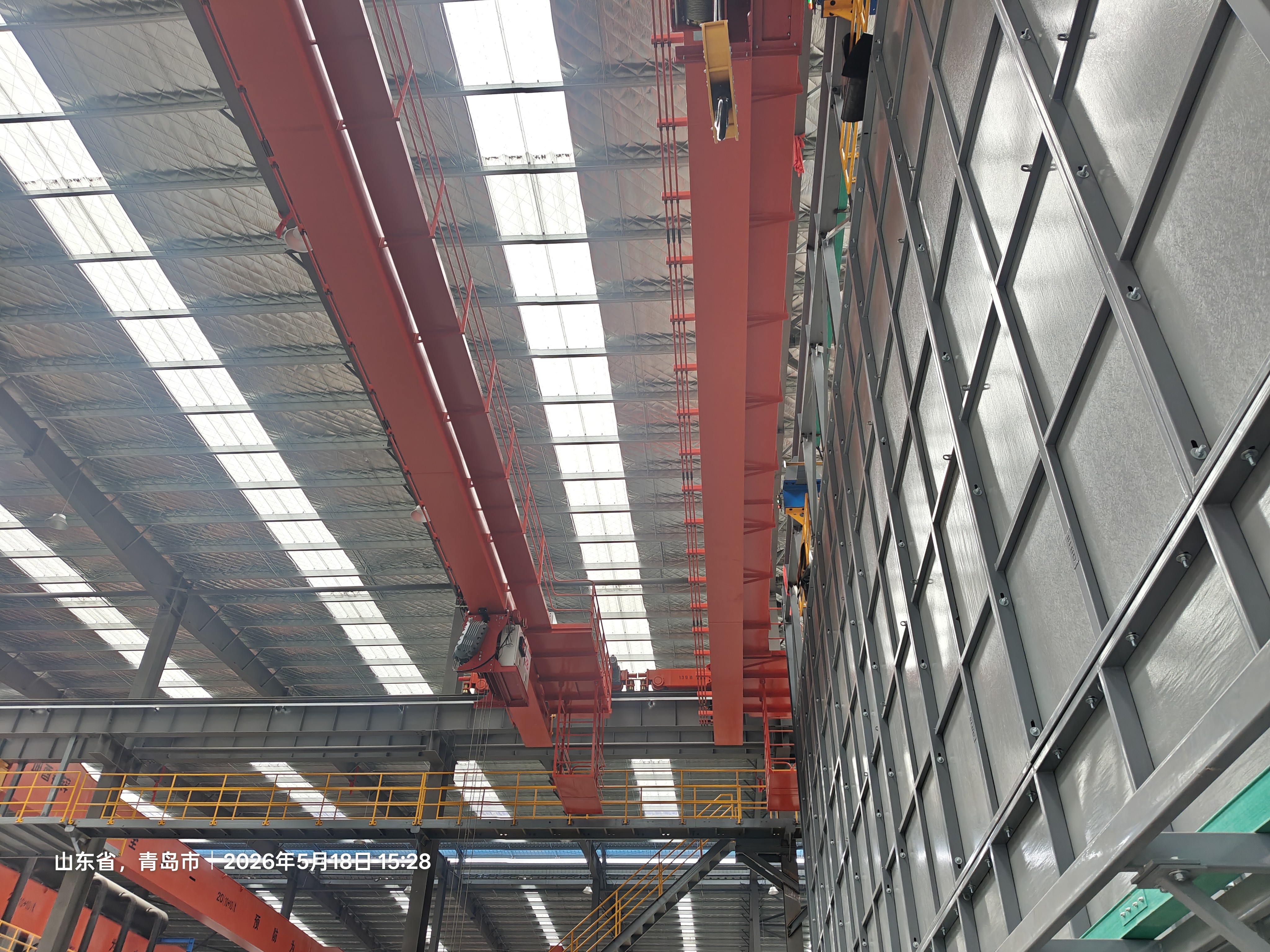

Köprülü EOT Vinçler (Siyah Çelik Taşıma): Güvenli boşaltma ve depolama için özel kaldırma kirişleriyle donatılmış ağır hizmet tipi elektrikli köprülü gezer vinçler.
Jigging / Racking İstasyonları: Çelik parçaların galvanizleme jiglerine (kirişlere) güvenli şekilde tel ile bağlandığı/sabitlendiği, ayarlanabilir kaldırma masalarına sahip ergonomik özel istasyonlar.
B. Tam Otomatik Kimyasal Ön İşlem Lojistiği (Kapalı Asit Alanı)
Kritik Bölge: Yüksek korozyon önleyici gereksinimler.
Otomatik Vinç Sistemi (Proses Vinçleri): Asit buharlarına ($HCl$) dayanmak için standart çelik halatlar yerine korozyon önleyici kaplamalara/poliüretan kayışlara sahip, yüksek hızlı ve ağır hizmet tipi köprülü kaldırma sistemleri.

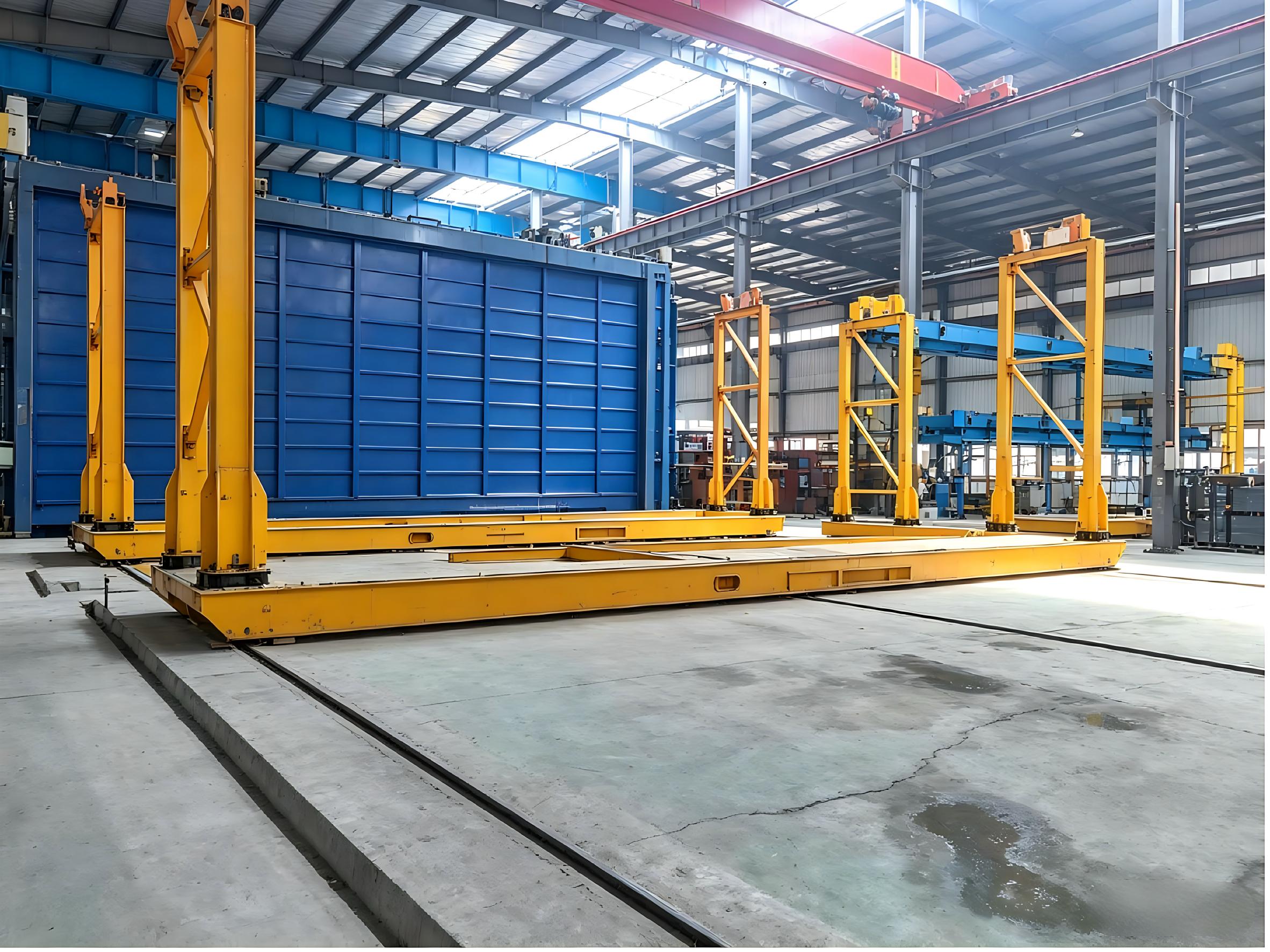

Otomatik Transfer Arabası (Shuttle Car): Yüklenmiş kirişleri yükleme alanı ile kapalı ön işlem kapsülü arasında yatay olarak taşımak için tam otomatik, ** üzerinde çalışan veya yükseltilmiş taşıma shuttle’ları.
Programlanmış Daldırma Kontrolü: Yağ alma, asitleme, durulama ve fluxlama sürelerini optimize etmek için PLC kontrollü değişken hızlı daldırma.
C. Galvanizleme Fırını Bölgesi (Çinko Daldırma Lojistiği)
Kritik Bölge: Yüksek sıcaklık, senkronize hız kontrolü.
Fırın Daldırma Vinci (Fırın Halatı): Erimiş çinko banyosuna ($~450^circtext{C}$) hassas, çok açılı daldırma ve çıkarma için tasarlanmış özel ısıya dayanıklı kaldırma mekanizmaları.
Çinko Sıçrama Koruma Kalkanları: Lojistik ekipmanını çinko sıçramalarından korumak için vinç/monoray sistemiyle entegre edilmiştir.
Santrifüj Taşıma Sistemi (Opsiyonel): Küçük parçalar (cıvata, somun) için fazla çinkoyu uzaklaştırmaya yönelik otomatik spinner/santrifüj lojistik hattı.
D. Son İşlem, Boşaltma ve Kontrol Lojistiği
Suya Söndürme ve Pasivasyon Konveyörleri: Galvanizli çeliği çinko kazanından suyla soğutma ve pasivasyon tanklarına aktaran otomatik zincir konveyörler veya monoray sistemleri.
Jig Sökme (Raflardan Çıkarma) İstasyonları: Bitmiş ürünleri kirişlerden güvenli şekilde sökmek için özel kaldırma ekipmanları.
Kiriş Geri Dönüş Monorayı: Boş kirişleri otomatik olarak Yükleme Alanı’na geri döndürerek lojistik döngüyü tamamlayan bağımsız, yüksek hızlı bir çevrim sistemi.
3. Temel Lojistik Kontrol Özellikleri (Otomasyon ve Güvenlik)
4. Lojistik için Anahtar Teslim Tedarik Kapsamı
Anahtar teslim ortağınız olarak kapsamımız şunları içerir:
Mühendislik ve Simülasyon: Üretimden önce darboğazları ortadan kaldırmak için 3D malzeme akış simülasyonu.
Ekipman İmalatı: Vinçler, kaldırma sistemleri, transfer arabaları, jigler ve yapısal çelik takip sistemleri.
Elektrik ve Yazılım: Eksiksiz PLC programlama, HMI arayüzü ve tesisin MES/WMS sistemiyle entegrasyon.
Saha Kurulumu ve Devreye Alma: Tam mekanik/elektrik kurulum ve çevrim süresi optimizasyonu.
