وصف المنتج
نظام الخدمات اللوجستية & المناولة
يُعد نظام مناولة المواد العمود الفقري لمصنع الجلفنة بالغمس الساخن على دفعات (HDG) الجاهز. وقد صُمم لضمان تدفق سلس وآمن وفعّال للمواد من منطقة استلام الفولاذ الأسود، مرورًا بالمعالجة المسبقة الكيميائية والغمس في الزنك، وصولًا إلى الفحص النهائي والإرسال.
يركز النظام بالكامل على الأتمتة العالية، والقدرة القوية على التحميل، والامتثال لمقاومة التآكل (خاصة في منطقة المعالجة المسبقة الحمضية).
هيكل النظام & المكونات الأساسية
A. منطقة التحميل & تخزين الفولاذ الأسود (الخدمات اللوجستية قبل المعالجة)
هذه المنطقة مخصصة لاستلام وفرز وتثبيت التركيبات (التعليق على الجيغ) للهياكل الفولاذية قبل دخولها إلى خط المعالجة.

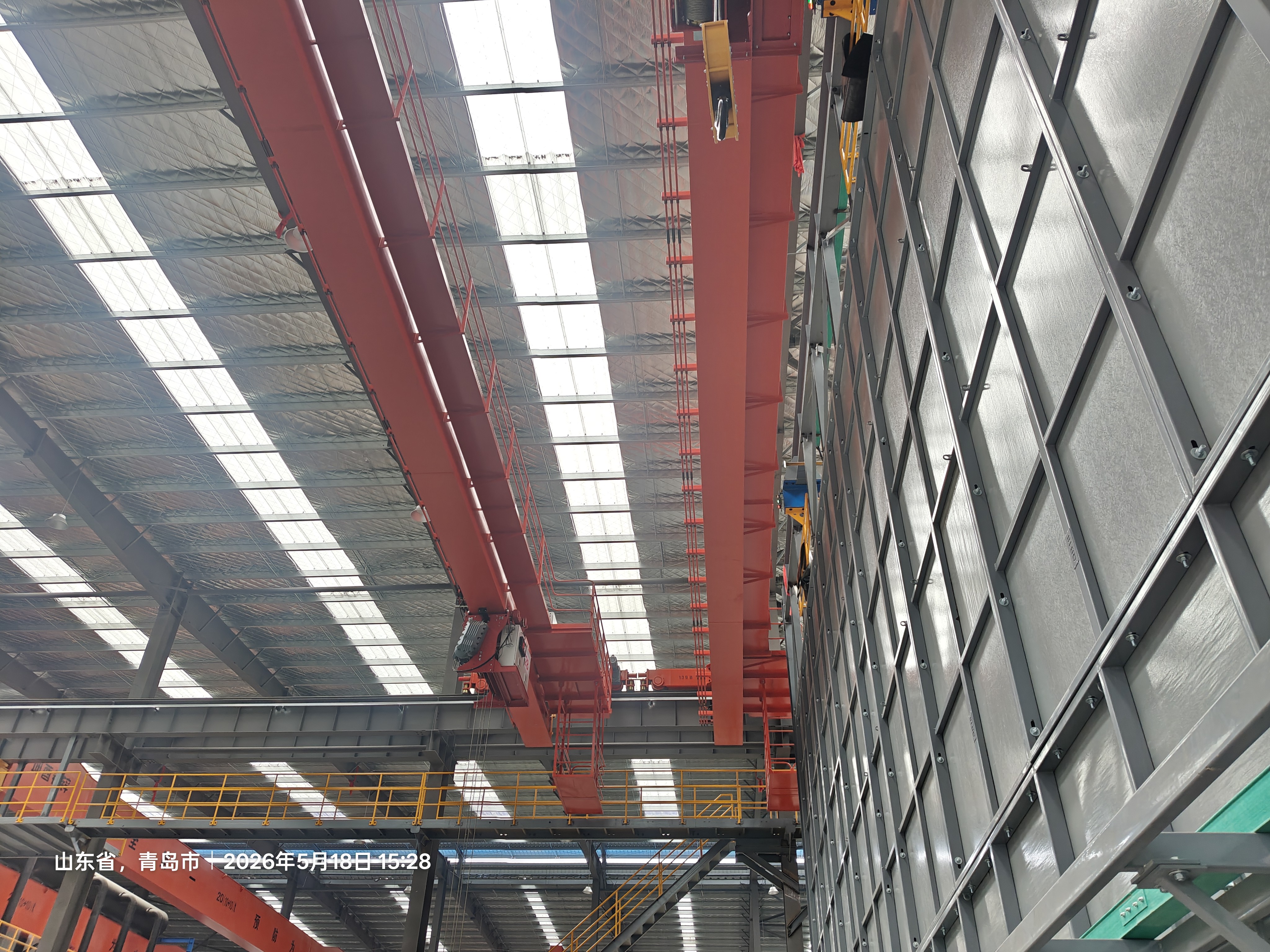

رافعات EOT علوية (مناولة الفولاذ الأسود): رافعات علوية كهربائية متحركة للخدمة الشاقة ومجهزة بعوارض رفع متخصصة لضمان التفريغ والتخزين بأمان.
محطات التعليق / التركيب على الرفوف: محطات مخصصة ومريحة مزودة بطاولات رفع قابلة للتعديل حيث يتم ربط/تثبيت الأجزاء الفولاذية بإحكام على جيغات الجلفنة (العوارض العرضية).
B. خدمات لوجستية مؤتمتة بالكامل للمعالجة المسبقة الكيميائية (منطقة حمضية مغلقة)
منطقة حاسمة: متطلبات عالية جدًا لمقاومة التآكل.
نظام رافعات آلي (رافعات المعالجة): روافع علوية عالية السرعة وشديدة التحمل مزودة بطلاءات مضادة للتآكل/أحزمة بولي يوريثان بدلًا من الحبال السلكية الفولاذية القياسية لتحمل الأبخرة الحمضية ($HCl$).

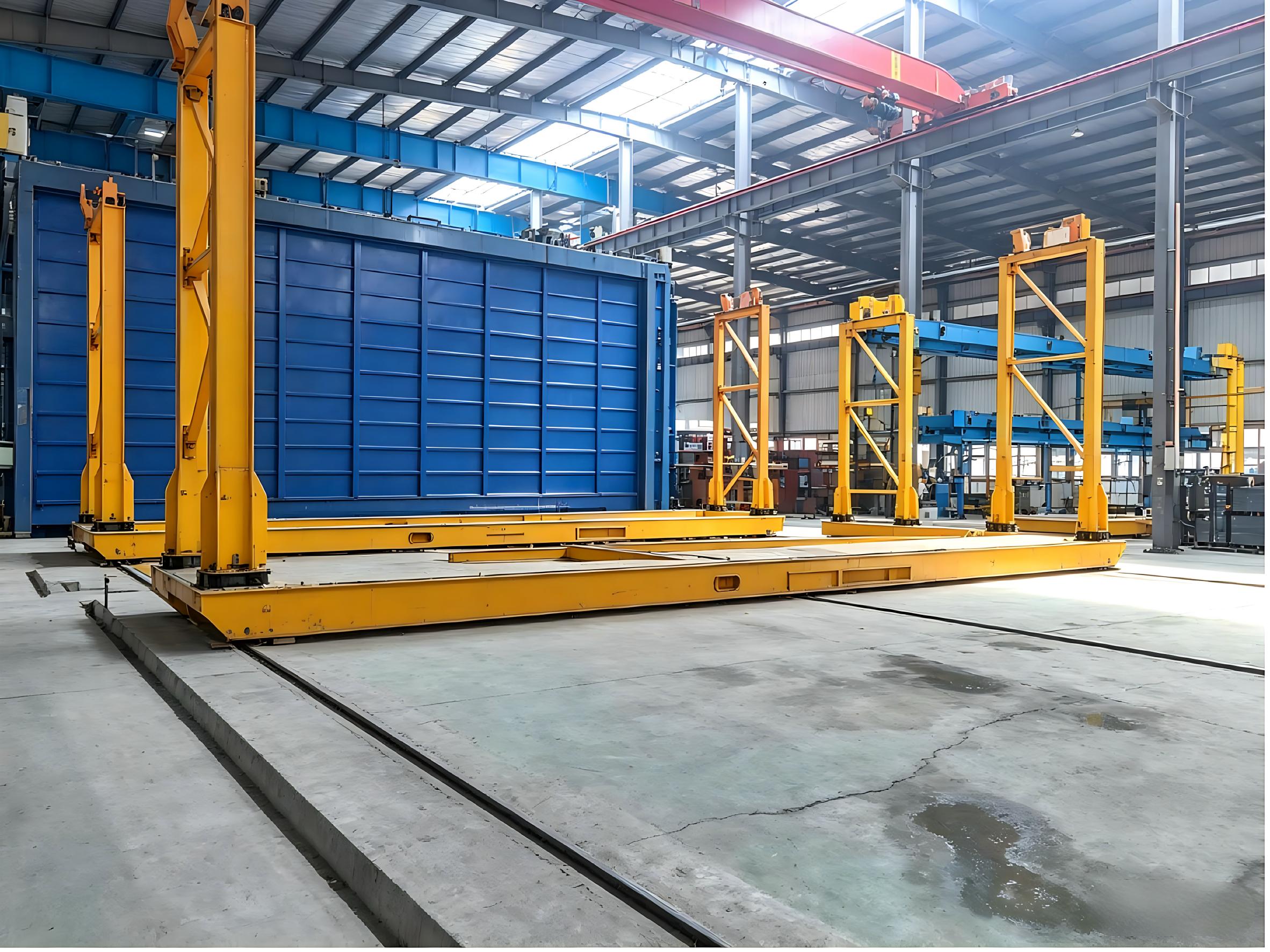

عربات نقل آليةm (عربات مكوكية): عربات نقل مكوكية مؤتمتة بالكامل تعمل على الأرض أو بشكل مرتفع لنقل العوارض العرضية المحمّلة أفقيًا بين منطقة التحميل وكبسولة المعالجة المسبقة المغلقة.
التحكم المبرمج في الغمس: غمس بسرعات متغيرة يتم التحكم فيه بواسطة PLC لتحسين أوقات إزالة الشحوم، والتخليل، والشطف، والتدفيق.
C. منطقة فرن الجلفنة (الخدمات اللوجستية للغمس في الزنك)
منطقة حاسمة: درجة حرارة عالية، وتحكم متزامن في السرعة.
رافعة غمس الفرن (ونش الفرن): آليات رفع خاصة مقاومة للحرارة ومصممة للغمر والاستخراج الدقيقين ومن زوايا متعددة من حوض الزنك المنصهر ($~450^circtext{C}$).
حواجز حماية من تناثر الزنك: مدمجة مع نظام الرافعة/السكة الأحادية لحماية معدات الخدمات اللوجستية من رذاذ الزنك.
نظام مناولة الطرد المركزي (اختياري): خط خدمات لوجستية آلي للدوران/الطرد المركزي للقطع الصغيرة (المسامير، والصواميل) لإزالة الزنك الزائد.
الخدمات اللوجستية لما بعد المعالجة، التفريغ & الفحص
ناقلات الإخماد & التخميل: ناقلات سلسلة آلية أو أنظمة سكة أحادية تنقل الفولاذ المجلفن من حوض الزنك إلى خزانات الإخماد بالماء والتخميل.
محطات فك التعليق (إزالة من الرفوف): معدات رفع متخصصة لفك تثبيت المنتجات النهائية من العوارض العرضية بأمان.
سكة أحادية لإرجاع العوارض العرضية: نظام حلقي مستقل وعالي السرعة يعيد تلقائيًا العوارض العرضية الفارغة إلى منطقة التحميل، بما يغلق الدورة اللوجستية.
3. ميزات التحكم اللوجستي الرئيسية (الأتمتة & السلامة)
4. نطاق التوريد الجاهز للخدمات اللوجستية
بصفتنا شريكك في الحلول الجاهزة، يشمل نطاقنا:
الهندسة & المحاكاة: محاكاة ثلاثية الأبعاد لتدفق المواد للتخلص من الاختناقات قبل التصنيع.
تصنيع المعدات: الرافعات، الروافع، عربات النقل، الجيغات، وأنظمة تتبع الفولاذ الإنشائي.
الكهرباء & البرمجيات: برمجة PLC كاملة، وواجهة HMI، والتكامل مع MES/WMS الخاص بالمصنع.
التركيب والتشغيل في الموقع: إعداد ميكانيكي/كهربائي كامل وتحسين زمن الدورة.
